מבנה מערכת השתל

למערכת שתל שבלול יש חלקים חיצוניים וחלקים פנימיים.



החלקים החיצוניים של מערכת שתל השבלול:

מעבד מורכב על האוזן או על הגוף. קולט את צלילי הסביבה המתקבלים מהמיקרופון ומעבד אותם למידע דיגיטלי מפורט.

ישנם כמה סוגים של מעבדים:

BTE– מעבד המורכב מאחורי האוזן

Free Style – מעבד הנישא על הגוף (עם אפשרות לנשיאה במקומות שונים)

Off-The-Ear – מעבד המתמגנט לשתל

יחידת ראש – משדרת לשתל הפנימי את המידע הדיגיטלי המגיע מהמעבד, וכמו כן מקבלת חזרה מהשתל מידע על תפקוד המערכת. היחידה כוללת גם את המגנט, ובמקרים מסוימים גם מיקרופון. אל היחידה מתחבר הכבל המגיע מהמעבד.





מעבדי BTE (מורכבים מאחורי האוזן):

מעבד נאידה של חברת Advanced Bionics


1





מעבד נוקלאוס 6 של חברת Cochlear


112





מעבד סונט של חברת MED-EL


3





מעבדי Off-The-Ear (מעבדים המתמגנטים לשתל):



מעבד Kanso של חברת Cochlear


222





מעבד Rondo של חברת MED-EL


333





מעבדי Free Style (נישאים במקומות שונים על הגוף):

מעבד ה-Free Style, נפטון של חברת Advanced Bionics


555
5556





החלק הפנימיים של מערכת שתל השבלול:



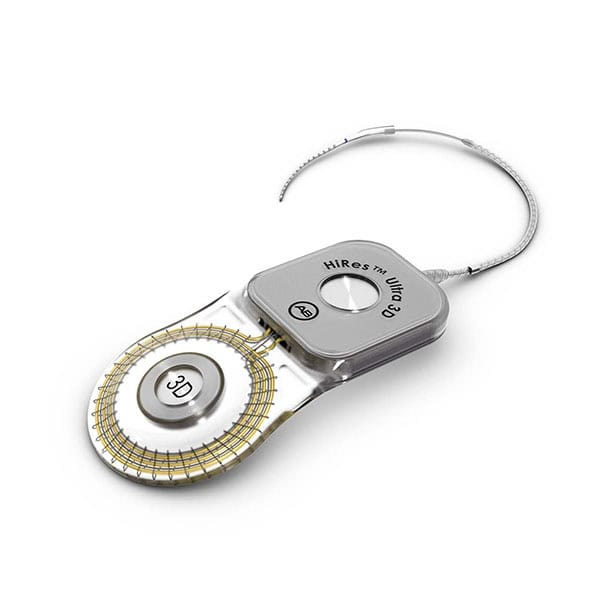

שתל HiRes 90K Advantage של חברת Advanced Bionics


6666





שתל CI522 של חברת Cochlear


5557






שתל Synchrony של חברת MED-EL


5558







כיצד שומעים עם שתל שבלול?

השתל שונה ממכשיר שמיעה.

מכשיר שמיעה – מגביר בצורה אקוסטית את הצלילים. הצלילים המוגברים נקלטים על ידי  תאי החישה שבאוזן הפנימית.

לעומת זאת, שתל שבלול – עוקף את תאי החישה הפגועים והחסרים באוזן הפנימית. הוא קולט את הצלילים, ממיר אותם לאותות חשמליים ומעביר אותם באמצעות האלקטרודה אל עצב השמיעה, ועצב השמיעה משגר אותם למרכז השמיעה במוח לפענוח כתחושת שמיעה של צלילים.

6777



שלבי תהליך השמיעה עם השתל:

מעבד הצלילים (1) קולט את הצלילים באמצעות המיקרופון ומעבד אותם למידע דיגיטלי מפורט.

יחידת הראש (2), משדרת את המידע הדיגיטלי אל השתל (3). התקשורת בין החלק החיצוני של מערכת השתל  לחלק הפנימי שלה מתאפשרת באמצעות חיבור בין המגנט ביחידת הראש לבין המגנט בחלק המושתל וטבעת השידור בשני הצדדים.

השתל ממיר את המידע הדיגיטלי לאותות חשמליים ושולח אותם את האלקטרודות הממוקמות בשבלול (4)

האלקטרודות (4) שולחות את האותות החשמליים אל סיבי עצב השמיעה.

עצב השמיעה מעביר אותם אל מרכז השמיעה במוח (5), לפענוח כתחושת שמיעה.
